Acer varis

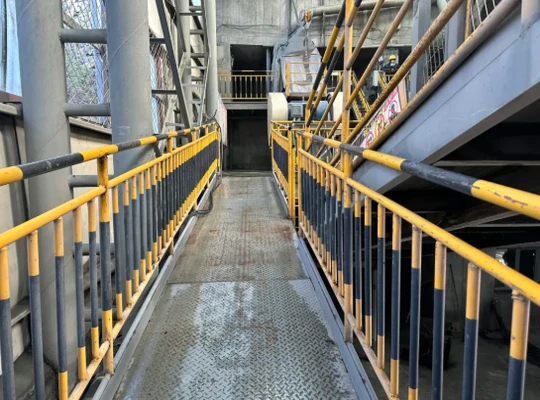

Els acers diversos es refereixen a tots els components d'acer estructural no-primaris necessaris per completar un edifici o una instal·lació industrial. Mentre que les columnes d'acer estructural, bigues, encavallades, corretges i connexions principals formen el marc de càrrega-principal, l'acer diversos cobreix els components secundaris que fan que l'estructura sigui funcional, segura i accessible per als ocupants i el personal de manteniment.

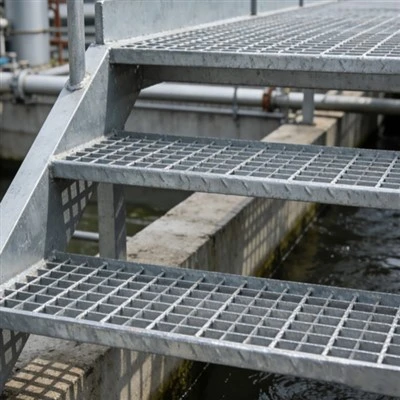

L'abast d'acers diversos inclou normalment escales i esglaons, baranes i passamans, reixes d'acer i plaques de terra, escales i plataformes d'accés, taules de peus i gàbies de seguretat, canalons i components de drenatge, incrustacions, bolards, suports d'equips i treballs arquitectònics de metall. A la pràctica, qualsevol element d'acer fabricat que no formi part del marc estructural principal però que sigui requerit pel projecte es troba dins d'acers diversos, per això també s'anomena "metalls diversos" a la indústria de la construcció nord-americana.





Tot i que l'acer divers representa un tonatge més petit en comparació amb l'acer estructural primari, és fonamental per a la finalització i el compliment del projecte. Les escales i les baranes afecten directament la seguretat del personal i han de complir els requisits de OSHA, IBC i del codi de construcció local. Les reixes i les plataformes determinen la capacitat de càrrega de la passarel·la i la resistència al lliscament. Els canals i els sistemes de drenatge protegeixen l'estructura dels danys de l'aigua. Com que aquests components impliquen detalls de fabricació extensos (connexions, soldadures, tractaments superficials i compliment del codi), l'acer divers sovint requereix més atenció d'enginyeria per tona que l'acer estructural primari.









Els diversos productes d'acer de GNEE s'han exportat a plantes industrials, edificis comercials i projectes d'infraestructura al sud-est asiàtic, Orient Mitjà, Àfrica i Amèrica del Sud. La nostra fabricació inclou escales, baranes, reixes, taulers de peus, escales i sistemes de drenatge, fabricats per complir amb diverses condicions del lloc, estàndards internacionals i marcs normatius.





Capacitats de fabricació



La nostra instal·lació de fabricació està equipada amb capacitats de tall CNC, cisalla, perforació, perforació, granallada i pintura per al processament d'acers diversos.



Item	Equipament	Aplicacions diverses d'acer

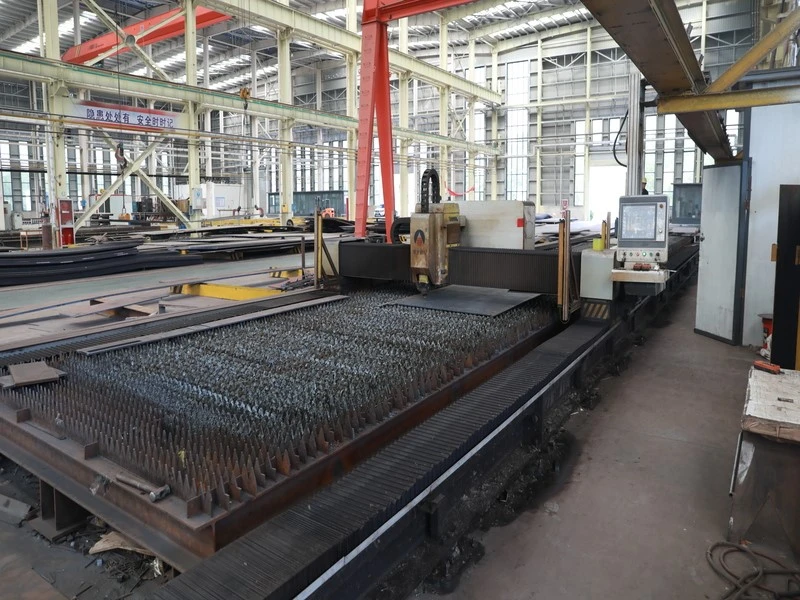

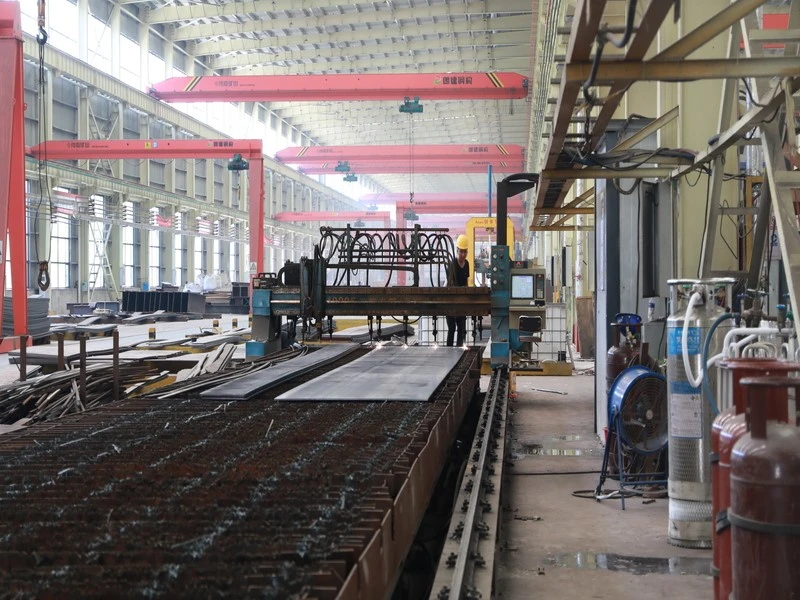

Tall	Màquina de tall de coordenades CNC de 3,2 m × 23 m; màquina de tall CNC de pòrtic	Llargs d'escales, esglaons, puntals, plaques de base

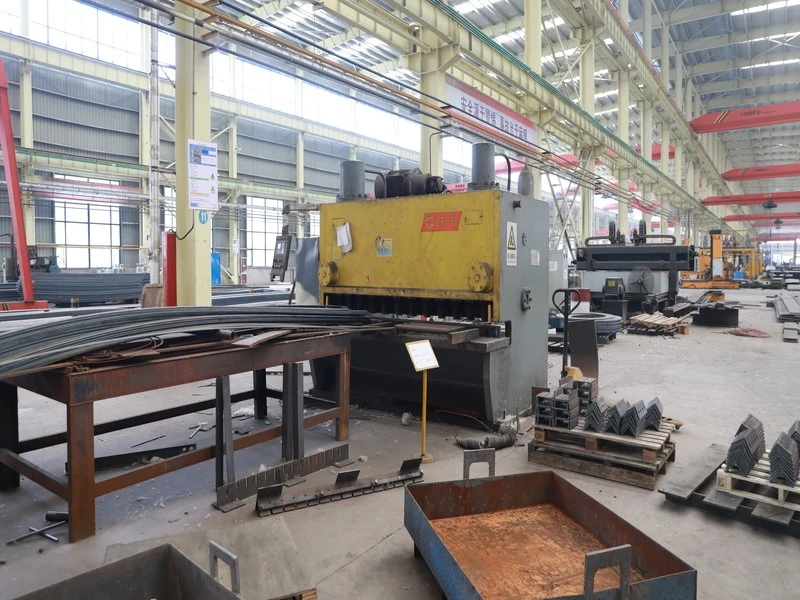

Cisalla	Cisalla de guillotina hidràulica CNC de 25 mm × 2500 mm	Fulls de canalons, fulls de puntera, plaques primes

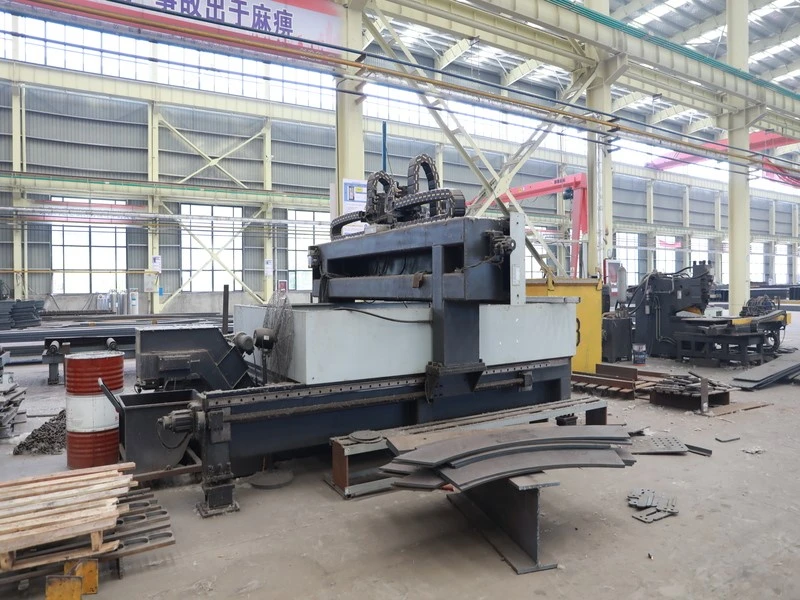

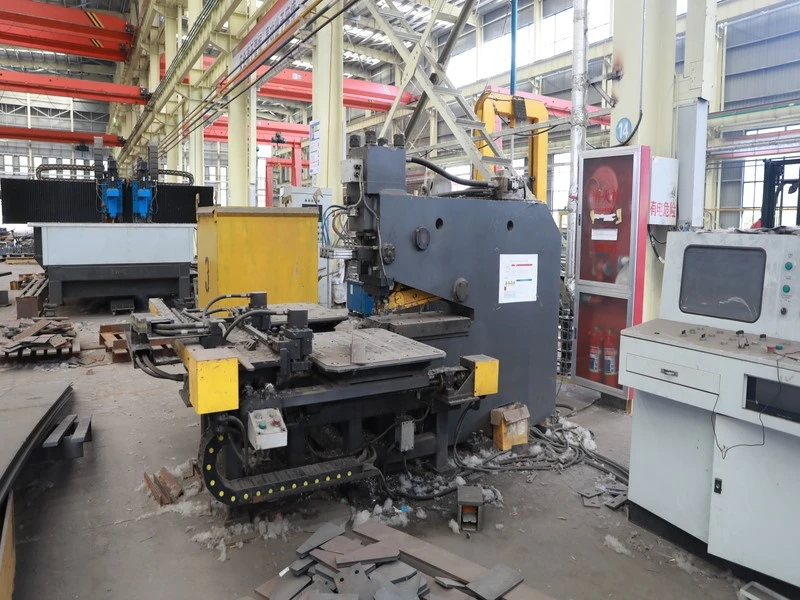

Punxonat i perforació	màquina de perforació i perforació CNC; Màquina de perforació de plaques CNC	Forats de la placa base del passamà, forats de fixació

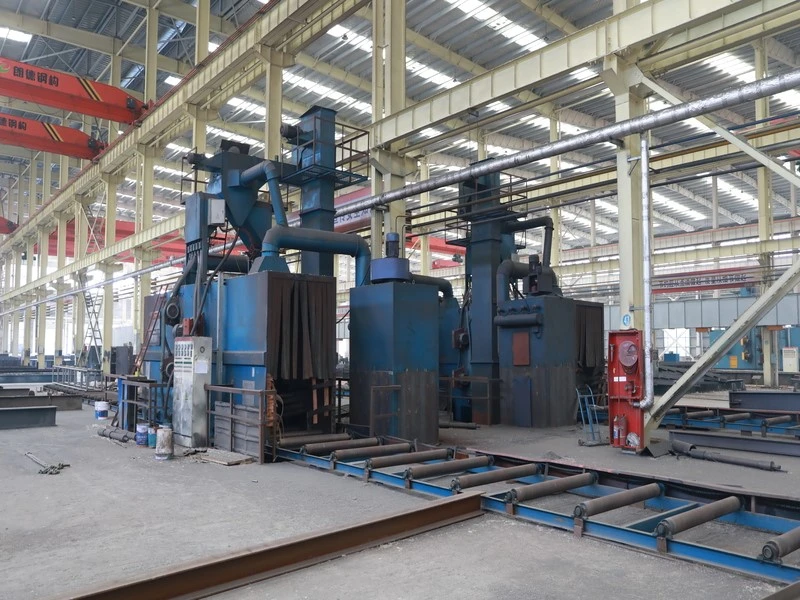

Preparació de la superfície	Màquina de granallada	Eliminació de l'òxid abans de pintar

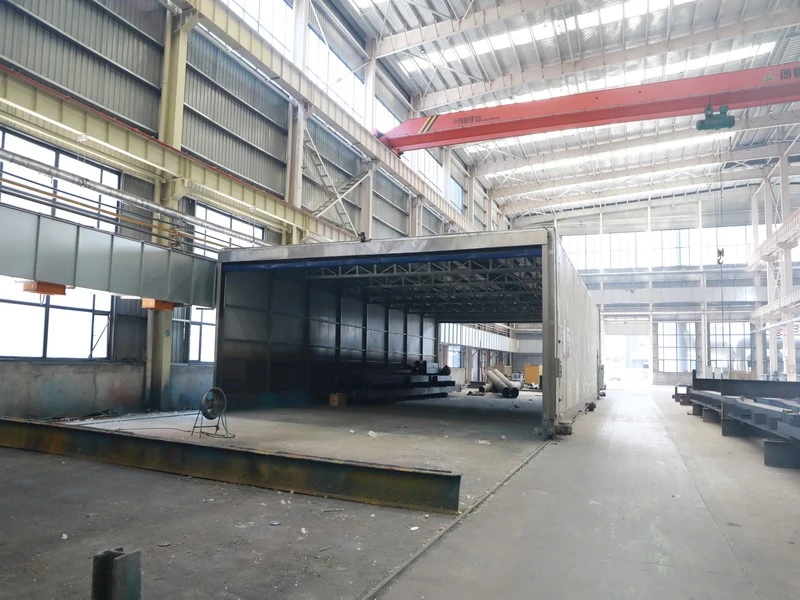

Pintura	Cabina de pintura	Primer i capa d'acabat

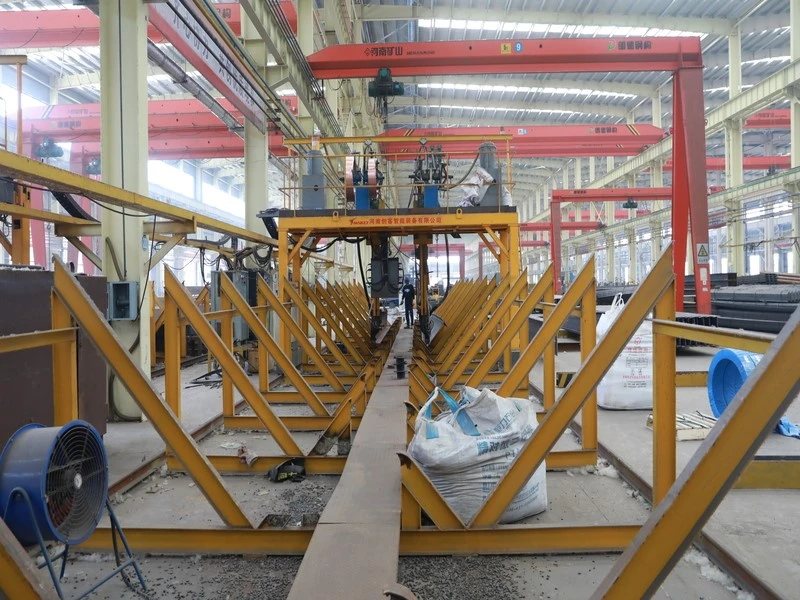

Soldadura	SERRA, MIG/MAG, TIG	Muntatge de soldadura per escales, baranes, canalons





Procés de fabricació



La nostra fabricació d'acers diversos segueix un procés simplificat des de la matèria primera fins al producte acabat.

Etapa	Funcionament	Punt de control
1. Tall	Tall i cisalla CNC de plaques, barres i seccions segons dibuixos de taller	Tolerància típica ±2 mm; per especificació del projecte o dibuix de botiga
2. Punxonat i perforació	Forats per a cargols i forats de fixació a les plaques de base i plaques de connexió	Posició del forat ±1,5 mm típica; per requisit de disseny; desbarbat
3. Muntatge de soldadura	Col·locació-i soldadura de conjunts d'escales, baranes, canalons i taulers de peu	Mida i longitud de la soldadura per especificació del projecte; AWS D1.1 com a referència; inspecció visual
4. Preparació de la superfície	Granallat per eliminar l'òxid i l'escala del molí	Neteja de la superfície segons ISO 8501-1 Sa 2.5
5. Pintura	Imprimació i capa d'acabat a la cabina de pintura	Gruix del recobriment per especificació del projecte
6. Inspecció final	Comprovació dimensional, inspecció de soldadura, control de recobriment	Per dibuixos de botiga i especificacions del projecte









Cada comanda d'acer diversa passa per un procés d'inspecció de cinc-etapes abans de l'enviament. Mantenim una traçabilitat total des de la matèria primera fins al producte acabat i proporcionem una documentació de qualitat completa per al despatx de duana d'exportació i l'aprovació del client.



Procés d'Inspecció de Qualitat

Etapa	Contingut d'inspecció	Mètode / Estàndard
1. Material entrant	Verificació de la qualitat del material, control dimensional, inspecció de defectes superficials	Revisió MTC + prova d'espectròmetre
2. A-Procés de soldadura	Inspecció visual de la soldadura, mesura de la mida de la soldadura	AWS D1.1, ISO 5817
3. NDT (segons sigui necessari)	Proves d'ultrasons (UT), proves de partícules magnètiques (MT) en soldadures crítiques	ISO 17640 / ISO 17638
4. Comprovació de galvanització	Gruix del recobriment, adherència, uniformitat superficial	ISO 1461, ASTM A123
5. Inspecció final	Comprovació dimensional, ajustament del muntatge-, acabat superficial, comprovació d'embalatge	Projectes de dibuixos de botiga



Llista de verificació de documents disponible

Document	Propòsit
Certificat de prova de materials (MTC)	Confirma el grau de la matèria primera i la composició química
Certificat de prova de molí	Traçabilitat al número de calor de l'acer
Certificat de galvanització	Confirma el gruix del recobriment segons ISO 1461
Informe NDT	Resultats de la inspecció de soldadura (UT/MT)
Informe d'inspecció de tercers-part	Certificat d'inspecció SGS / BV / TÜV (a petició)
Dibuixos de botiga	Com-dibuixos de fabricació per a la instal·lació
Llista d'embalatge i CO	Documents de despatx duaner per a l'exportació







Fabriquem components d'acer diversos en tres categories de materials. Cada material es selecciona en funció de l'entorn de servei, les especificacions del projecte i el codi de construcció aplicable.



Material	Graus i equivalents	Tractament superficial	Aplicacions típiques	Entorn de servei
Acer al carboni	Q235/Q345 (ASTM A36/A572 Gr.50, BS EN 10025 S235JR/S355JR, JIS SS400/SM490, AS/NZS 3678 Grau 250/350)	Botiga d'imprimació, pintura alquídica, recobriment epoxi	Escales interiors d'acer, esglaons d'escales, barres d'escales, baranes estructurals, baranes de canonades, puntals d'acer, reixes de plataforma, plaques de terra	Ambient sec, interior i controlat
Acer galvanitzat en calent-	Q235 / Q345 amb recobriment de zinc (ASTM A123, ISO 1461, AS 1216)	Galvanització per immersió en calent-, recobriment de zinc mitjana Superior o igual a 70 μm (material superior o igual a 6 mm)	Grades d'escales galvanitzades, reixes de passarel·les galvanitzades, baranes galvanitzades, escales galvanitzades, gàbies de seguretat, puntals galvanitzats	Exterior, humitat, pluja, exposició a la intempèrie
Acer inoxidable	SS304 / SS316 (ASTM A240 per a placa/full/tira, ASTM A276 per a barres, ASTM A312/A554 per a canonades; BS EN 10088 1.4301 / 1.4404, JIS SUS304 / SUS316)	Decapat, passivat, raspallat, polit mirall	Canalons d'acer inoxidable, baixants, baranes soldades d'acer inoxidable, sistemes d'escales inoxidables, reixes de plataformes inoxidables	Costanera, marina, química, petroquímica, de grau{0}}alimentari

Nota: la qualitat del material es selecciona en funció de l'especificació del projecte, el codi de construcció aplicable i l'entorn de servei.





A GNEE, entenem que l'aprovació del material és sovint el primer obstacle en les comandes d'acer diverses d'exportació: els clients estrangers especifiquen els graus segons els seus codis locals i l'equivalència s'ha de confirmar abans de la producció. A continuació, oferim les nostres qualitats de materials estàndard amb equivalents internacionals, lògica de selecció-basada en projectes de la nostra experiència de fabricació i orientació sobre substitució de materials per ajudar-vos a especificar i aprovar el material adequat per al vostre projecte.



Graus de materials i equivalents internacionals



Fabriquem acers diversos en els següents graus d'acer al carboni, acer galvanitzat i acer inoxidable. La taula següent mostra els equivalents dels principals estàndards internacionals.



Tipus de material	Xina GB	EUA ASTM	Europa BS EN	Japó JIS	Austràlia AS	Aplicació típica de Misc Steel
Acer al carboni	Q235	A36	S235JR	SS400	Grau 250	Escales interiors, baranes, puntera
Acer al carboni	Q345	A572 Gr.50	S355JR	SM490	Grau 350	Reixes-resistents, barres d'escales, marc de plataforma
Acer galvanitzat	Q235 galvanitzat en calent-	A36 + A123	S235JR + ISO 1461	SS400 + JIS H8641	Grau 250 + AS 1216	Baranes exteriors, passarel·les, escales

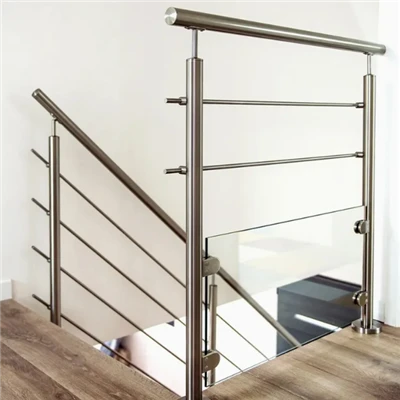

Acer inoxidable	06Cr19Ni10 (304)	304	1.4301	SUS304	304	Canalons, baranes soldades (general)
Acer inoxidable	022Cr17Ni12Mo2 (316)	316	1.4404	SUS316	316	Canalons costaners, baranes de plantes químiques



Selecció de material-basada en projectes



A partir de la nostra experiència de fabricació en projectes industrials, comercials i d'infraestructura, recomanem els següents materials per tipus de projecte.



Tipus de projecte	Elements típics d'acer diversos	Material recomanat	Raó
Nau industrial (sec, interior)	Escales, reixes, puntes	Acer al carboni Q235, pintat	Rentable{0}}; entorn controlat
Planta industrial (humida, accés exterior)	Escales exteriors, reixes de passarel·la, passamà	Q345 galvanitzat en calent-	Major resistència + recobriment de zinc per a exteriors
Edifici comercial (arquitectònic)	Baranes d'escales, balustrades, carpinteria decorativa	SS304 o acer al carboni-revestit en pols	Cal un acabat estètic
Estructura costanera/marina	Canalons, escales, reixes de plataforma	SS316	Resistència als clorurs
Planta química/petroquímica	Sistemes d'escales, reixes, gàbies de seguretat	SS316 o Q345 amb galvanitzat pesat	Ambient corrosiu
Central elèctrica / indústria pesada	Reixes de plataforma, escales-resistents, baranes de canonades	Q345 galvanitzat en calent-	Alta càrrega + durabilitat exterior
Instal·lació alimentària/farmacèutica	Baranes, canalons de drenatge, plataformes	SS304 amb acabat decapat	Exigència higiènica



Comparació de costos de material



Oferim la següent comparació de costos per ajudar-vos a optimitzar les especificacions del material dins del pressupost del vostre projecte.



Material	Índex de costos (Q235=1.0)	Nota d'estratègia pressupostària
acer al carboni Q235 (pintat)	1.0	El més econòmic per a ús interior / general
acer al carboni Q345 (pintat)	1.05–1.10	Utilitzeu-lo quan es requereixi una capacitat de càrrega més gran
Galvanitzat-calent (Q235/Q345)	1.15–1.25	Elecció estàndard per a acers diversos a l'aire lliure
Acer inoxidable SS304	2.5–3.0	Reserva per a articles visibles/promesos a la corrosió-
Acer inoxidable SS316	3.5–4.0	Reserva només per a entorns costaners/químics

Nota: Per als projectes amb pressupostos ajustats, sovint recomanem una estratègia de materials-combinats: acer al carboni galvanitzat per a elements estructurals (escales, reixes) i acer inoxidable només per a elements susceptibles de corrosió crítica-(canalons, baranes costaneres) per optimitzar el cost total del projecte sense sacrificar el rendiment.



Consideracions clau de selecció



Més enllà del material i el cost, els factors següents determinen si un component d'acer divers funciona correctament en servei.



Categoria	Consideració de selecció clau

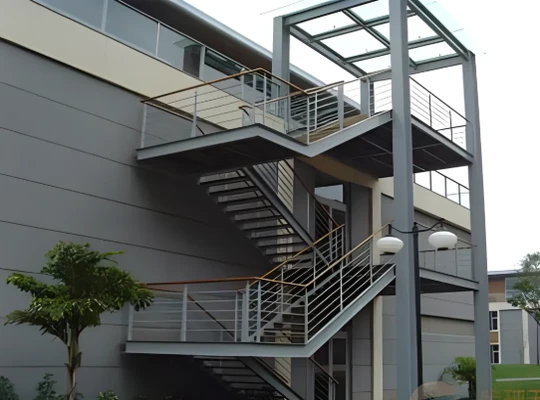

Sistemes d'escales	L'angle determina el tipus: escales estàndard de 30 graus -45 graus, escales de vaixells de 50 graus -70 graus, escales fixes de 75 graus -90 graus. Definiu primer l'angle.

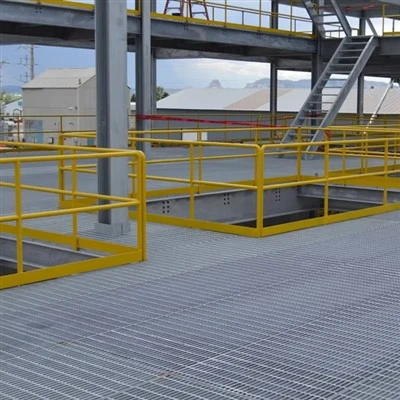

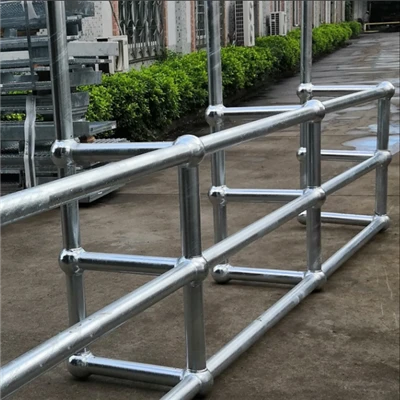

Baranes i passamans	L'alçada/càrrega difereix segons l'estàndard: OSHA 42" / 200 lbf; BS EN ISO 14122 1, 000 mm / 1.000 N. Confirmeu el codi de govern abans de la fabricació.

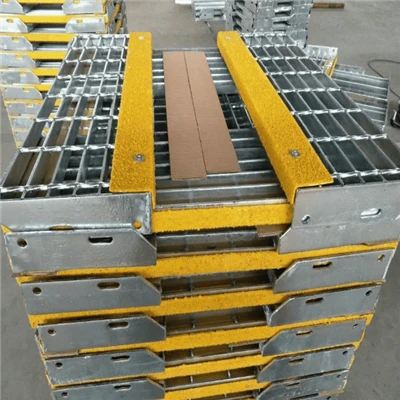

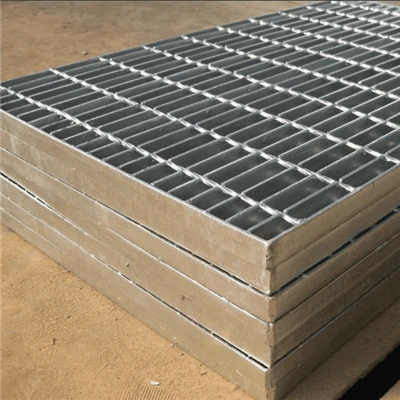

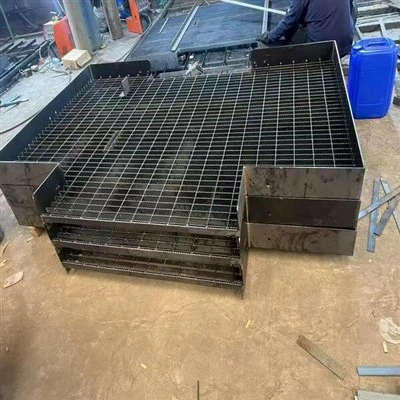

Reixa d'acer	Superfície dentada obligatòria per a ambients oliosos/humits. Per al trànsit de vehicles, les barres de coixinet de mida per taules de càrrega NAAMM; la subdimensionament és una fallada habitual.

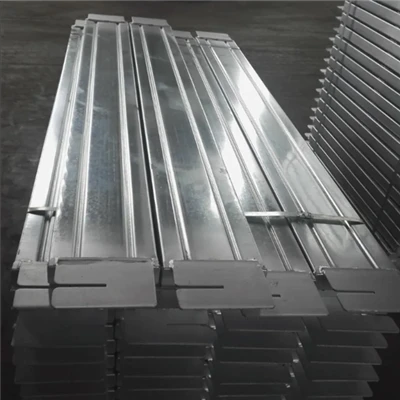

Accessoris de seguretat	Es requereixen taulers de puntera a les plataformes-de costat obert de més de 4 peus (OSHA). Utilitzeu galvanització en calent-a l'aire lliure: els taulers pintats dels peus es corroeixen a la base.

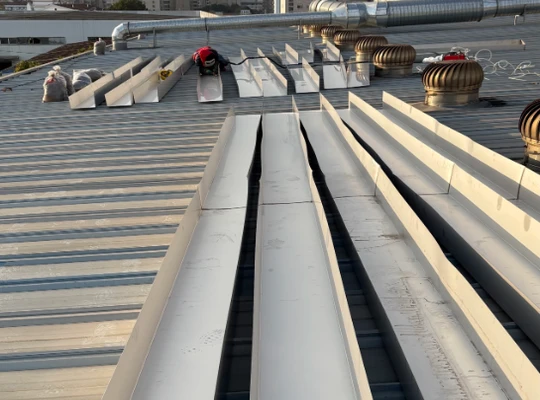

Drenatge	El perfil/gruix del canal ha de coincidir amb l'àrea de captació i la pluja. Projectes costaners: SS316 amb acabat en vinagre — SS304 fosses en 5-10 anys.

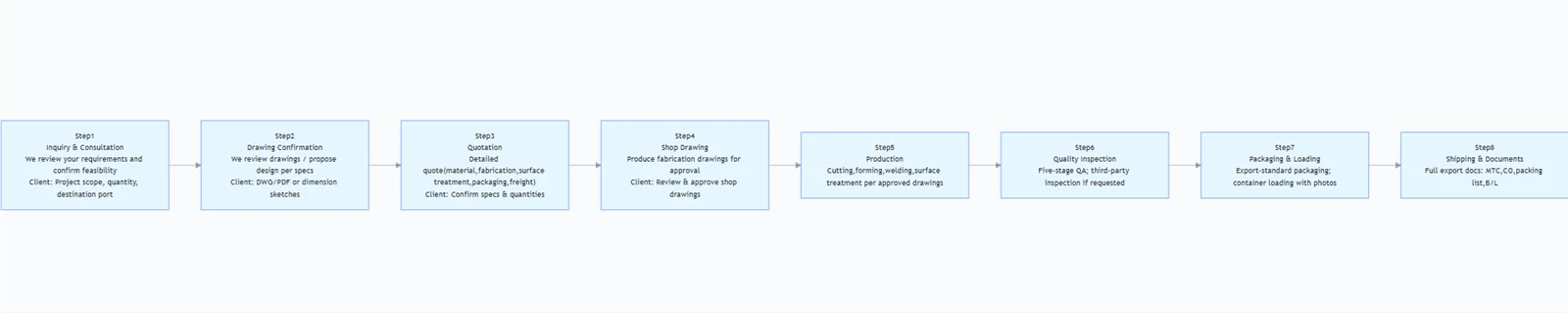

La majoria de comandes d'acer diverses es fabriquen a mida-per projectar dibuixos. El nostre procés està dissenyat per minimitzar els buits de comunicació i garantir que rebeu exactament el que requereix el vostre projecte, des de la primera consulta fins a la càrrega del contenidor.



Pas	Etapa	Què passa	El que necessitem de tu
1	Consulta i consulta	Revisem els vostres requisits i confirmem la viabilitat	Àmbit del projecte, quantitat, port de destinació
2	Confirmació del dibuix	Revisem els teus dibuixos o proposem dissenys en funció de les especificacions	Dibuixos (DWG/PDF), o esbossos amb cotes
3	Citació	Cotització detallada que inclou material, fabricació, tractament de superfícies, embalatge, càrrega	Confirmació d'especificacions i quantitats
4	Dibuix de botiga	Produïm dibuixos de fabricació per a la vostra aprovació abans de la producció	Revisió i aprovació de dibuixos de taller
5	Producció	Tall, conformat, soldadura, tractament superficial segons dibuixos aprovats	—
6	Inspecció de qualitat	Inspecció en cinc-etapes segons el nostre procés de control de qualitat; inspecció de tercers-si se sol·licita	—
7	Embalatge i càrrega	Exportar-embalatge estàndard; càrrega de contenidors amb fotos	—
8	Enviaments i documents	Es proporcionen documents complets d'exportació (MTC, CO, llista d'embalatge, B/L).	—







Els components d'acer diversos varien en forma i mida, i requereixen solucions d'embalatge a mida per al transport marítim segur. A continuació es mostra la informació que necessiteu per planificar la vostra comanda: terminis de lliurament, quantitats mínimes, mètodes d'embalatge i opcions d'enviament.



Mètodes d'embalatge



Cada tipus de producte s'envasa segons la seva geometria, pes i tractament superficial per evitar danys durant la manipulació i el transport oceànic.

Producte	Mètode d'embalatge	Protecció

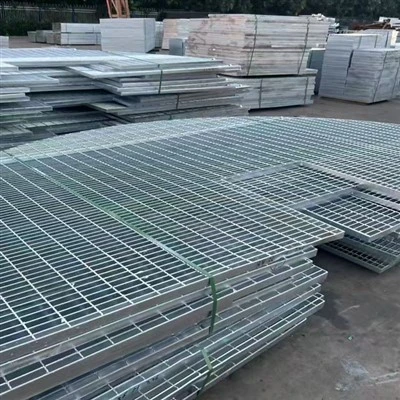

Reixes d'acer	Palets d'acer, empaquetats amb corretges	Separadors entre capes per evitar danys al zinc; bosses dessecants
Sistemes d'escales	Marcs d'acer cargolats a palets	Protectors de cantonada en passamans; embolcall de bombolles a les vores
Baranes i passamans	Caixes de fusta	Mànigues individuals sobre rails d'acer inoxidable per evitar rascades
Canalons	Encastat en estoigs de fusta	Insercions d'escuma entre perfils; segellat contra la humitat
Taulers de puntera	Empaquetats en palets	protectors de vora; embolcall impermeable



Opcions d'enviament



Oferim condicions d'enviament flexibles i múltiples ports de càrrega per adaptar-se a la logística del vostre projecte. La càrrega dels contenidors es documenta amb fotos abans de segellar-les per a la vostra verificació.



Item	Opcions	Notes
Condicions d'enviament	FOB, CIF, CFR, DAP	Flexible segons les vostres preferències
Tipus de contenidor	20GP, 40GP, 40HQ / 20GP, 40GP, 40HQ	LCL disponible per a comandes de mostra
Carregant fotos	Proporcionat abans del segellat del contenidor	Per a la vostra verificació de la qualitat d'embalatge i càrrega
Seguiment	Número de contenidor i actualització d'enviament	S'ofereix després de la càrrega



Temps de lliurament i MOQ



Tipus de producte	Temps d'execució	MOQ
Reixes d'acer	15-25 dies	100 m²
Passamans i baranes	25-35 dies	200 m
Sistemes d'escales	25-35 dies	5 conjunts
Taulers de puntera	15-25 dies	200 m
Canalons	20-30 dies	500 m
Fabricacions personalitzades	35-45 dies	Negociable

Nota: les comandes de mostra i petites comandes de prova són benvingudes. Producció urgent disponible amb càrrecs addicionals.







Com un dels fabricants i proveïdors d'acer diversos més professionals de la Xina, disposem d'equips de producció líders en el món-i una gran capacitat de fabricació. Si us plau, tingueu la seguretat de comprar acer variat personalitzat a un preu competitiu de la nostra fàbrica. Per a la cotització, poseu-vos en contacte amb nosaltres ara.
