Comprendre la regla del 10/13 per als intercanviadors de calor de carcassa i tub: una guia per a nous enginyers

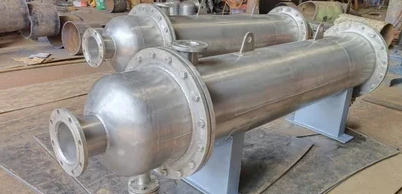

La regla 10/13 proporciona una guia per determinar les pressions de dissenyintercanviadors de calor de carcassa i tub.
En termes senzills, assegura que la pressió de disseny del costat amb pressió més baixa (ja sigui la carcassa o el costat del tub) s'estableixi com a mínim a 10/13 de la pressió de disseny del costat amb pressió més alta.
Per què és important la regla del 10/13?
Aquesta norma té un paper crucial per garantir la seguretat i l'eficiència dels intercanviadors de calor. En adherir-se a aquest principi, minimitzem el risc de danys mecànics, especialment durant esdeveniments inesperats com les ruptures de tubs.
Exemple: considereu les dades de disseny d'un intercanviador de calor de carcassa i tub on la pressió de disseny del costat de la carcassa és de 34 barg i la pressió de disseny del costat del tub és de 43 barg. Si es produeix una ruptura del tub, la carcassa experimentarà una pressió de 43 barg.
Pot la closca suportar la pressió? Sí, es pot. La closca s'ha provat hidrogràficament a 1,3 × 34 barg=44.2 barg. Per tant, la pressió de disseny de la carcassa hauria de ser 10/13 de la pressió màxima de treball admissible (MAWP) del costat del tub.
En aquest cas, 10/13 × 43.7=33.6 barg (arrodonit a 34).
Aquí hi ha alguns punts clau relacionats amb ASME VIII Div 1
Prova hidràulica: després de fabricar un recipient a pressió o intercanviador de calor, es realitza una prova hidrostàtica. Aquesta prova avalua la integritat de l'equip omplint-lo d'aigua i aplicant pressió.
Pressió de prova: ASME VIII Div 1 especifica que la pressió de prova ha de ser almenys 1,3 vegades la MAWP.
Conclusió:El valor 10/13 garanteix que, fins i tot si la pressió a la part inferior augmenta per coincidir amb la part superior, no superarà el límit de pressió de prova.
Una altra manera de garantir la seguretat del sistema es pot fer instal·lant un sistema de vàlvules d'alleujament de pressió al costat de pressió inferior.
Si necessiteu un intercanviador de calor personalitzat per a condicions de treball especials (p. ex., estructura d'ultra-alta pressió, material d'aliatge de titani, disseny de canal de flux múltiple-), podeu enviar una consulta o contactar amb nosaltres en qualsevol moment. Després d'una-comunicació detallada, us oferirem especificacions i plans tècnics específics.
Correu electrònic:global@gneesteels.com
Preguntes freqüents
P: Quina és la regla 10 13 per a l'intercanviador de calor de carcassa i tub?
R: En termes senzills, assegura que la pressió de disseny del costat amb pressió més baixa (ja sigui la carcassa o el costat del tub) s'estableixi com a mínim a 10/13 de la pressió de disseny del costat amb pressió més alta.
P: Quins són els avantatges d'un intercanviador de calor de carcassa i tub?
R: També tenen avantatges de manteniment notables: els intercanviadors de calor de carcassa i tub tenen una estructura que es presta a un manteniment simplificat, una major seguretat i operacions-sense problemes en general. El disseny dels intercanviadors de calor de carcassa i tub permet identificar ràpidament les fuites i protegir-les de la resta de la unitat.
P: Què és un intercanviador de calor i la seva funció?
R: Un intercanviador de calor és un sistema utilitzat per transferir calor entre una font i un fluid de treball. Els intercanviadors de calor s'utilitzen tant en processos de refrigeració com de calefacció. Els fluids poden estar separats per una paret sòlida per evitar la barreja o poden estar en contacte directe.
P: Quins són els tres tipus d'intercanviadors de calor?
R: La classificació-basada en la construcció classifica els intercanviadors de calor en funció de la seva estructura física i disseny. Inclou tipus com ara intercanviadors de calor de carcassa i tub, plaques i tubs aletes, cadascun amb diferents característiques i avantatges en aplicacions de transferència de calor.
P: On utilitzeu un intercanviador de calor?
R: Els intercanviadors de calor s'utilitzen en una sèrie d'aplicacions, com ara aire condicionat, plantes químiques, plantes petroquímiques, refineries de petroli, centrals elèctriques, processament de gas natural, refrigeració, tractament d'aigües residuals i calefacció.
